Un tanque de asentamiento de láminas es un tipo de equipo de sedimentación compacto ampliamente utilizado en los sistemas de tratamiento de agua . Está diseñado con una serie de placas inclinadas que permiten que los sólidos suspendidos en el agua se asienten de manera más eficiente. Este sistema aumenta la superficie de asentamiento mientras mantiene la huella del tanque pequeña. El diseño ayuda a las industrias y las instalaciones municipales a reducir la carga de partículas suspendidas en aguas residuales sin construir tanques grandes.
La operación de este tanque se basa en la gravedad. A medida que el agua fluye hacia la unidad, viaja lentamente a través de los paquetes de placas inclinadas. Las partículas sólidas se asientan en la superficie de estas placas y luego se deslizan hacia abajo en una zona de recolección de lodo en la parte inferior. El agua clara se eleva a la parte superior y sale del tanque a través de un canal de salida. Esta estructura simple pero efectiva hace que el tanque de la láminas sea una de las herramientas más comunes en la gestión moderna de aguas residuales.

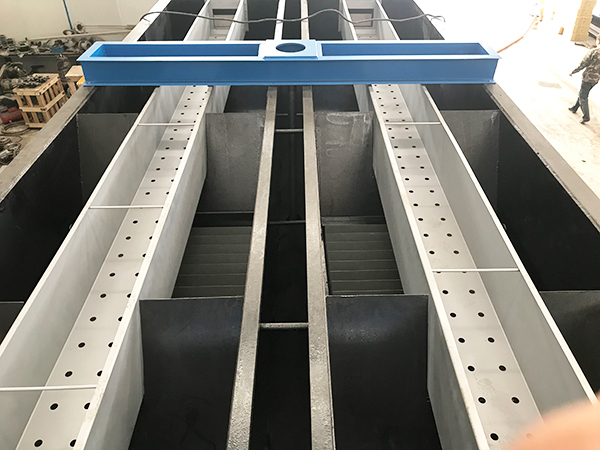

El tanque usa múltiples placas delgadas colocadas en un ángulo de 60 grados. Estas placas forman canales paralelos que guían el flujo y proporcionan un área de superficie adicional para asentarse. A medida que pasa el agua, las partículas comienzan a separarse del líquido. El uso de muchas capas de placas inclinadas hace que el proceso de asentamiento sea más rápido en comparación con los aclaradores horizontales tradicionales.
Los materiales utilizados para las placas dependen de la aplicación. El acero inoxidable a menudo se usa en entornos industriales, mientras que las placas de plástico son comunes en sistemas livianos o móviles. La estructura de soporte generalmente está hecha de acero al carbono, acero inoxidable o concreto reforzado dependiendo de la carga y la exposición química en el proceso.
Los tanques de asentamiento de la lámina se utilizan ampliamente en los sistemas de tratamiento de agua industrial . Son especialmente efectivos cuando se combinan con pretratamiento químico. En los procesos donde se requiere Penambahan Bahan Kimia (adición química) como coagulantes y floculantes, las placas de la lámina ayudan a eliminar los flóculos resultantes por gravedad. Estos tanques también se encuentran en las etapas de pretratamiento antes de la filtración de la membrana, donde los sólidos suspendidos deben reducirse para proteger los sistemas posteriores.
Este tipo de sistema es ideal para manejar el aire Limbah (aguas residuales) de plantas de procesamiento de alimentos, fábricas petroquímicas, líneas de teñido textiles y plantas de aguas residuales municipales. En cada una de estas aplicaciones, el tanque de la lámina ayuda a reducir los sólidos suspendidos y mejorar el rendimiento de las unidades de tratamiento biológicas o físicas químicas.
Uno de los principales parámetros a considerar en el diseño de un tanque de asentamiento de láminas es la velocidad de carga del área de superficie (SALR) . Este valor representa la masa de sólidos procesados por metro cuadrado de área de placa por día. Los ingenieros usan la siguiente fórmula:
Salr = (q × c) / a
donde:
Q es el caudal (m³/día)
C es la concentración de sólidos suspendidos (Mg/L)
A es la superficie efectiva (m²)
Un salr correcto garantiza una separación eficiente y evita la sobrecarga. En general, los tanques están diseñados para manejar alrededor de 20-25 kg de sólidos suspendidos totales por metro cuadrado de área de placa diariamente, dependiendo de las características del agua.
En muchas aplicaciones de tratamiento de agua , el tanque de láminas admite procesos aguas arriba como la dosis de cal o soda. Estos productos químicos reaccionan con iones disueltos para formar precipitados sólidos como carbonato de calcio o hidróxido de magnesio. Una vez formado, estos sólidos deben separarse rápidamente del agua. El tanque ayuda a capturar y recolectar estas partículas antes de pasar a la siguiente etapa de tratamiento.
Este enfoque a menudo se usa en el tratamiento del agua dura , el pretratamiento de la desalinización y los bucles de agua del proceso industrial. Asegura que la calidad del agua tratada permanezca estable y que los sistemas aguas abajo no estén sobrecargados por sólidos residuales.
El tanque de asentamiento de la lámina tiene muchas ventajas sobre los aclaradores convencionales. Su huella compacta es uno de los mayores beneficios, especialmente para las instalaciones con disponibilidad de tierras limitadas. También reduce los costos de construcción y simplifica la planificación del diseño.
Debido a que las placas son fijas y requieren una limpieza mínima, el tanque tiene bajos requisitos de mantenimiento. La extracción de lodo se realiza desde la parte inferior, a menudo usando transportadores de tornillo o tolvas de lodo. El sistema no necesita muchas partes móviles, lo que reduce la posibilidad de falla.
Además, el tanque puede integrarse en sistemas modulares o contenedores. Esto es útil para instalaciones remotas, configuraciones de tratamiento temporal y unidades móviles utilizadas en minería o respuesta a desastres. El sistema comienza a funcionar rápidamente y ofrece un rendimiento constante con un tiempo de configuración mínimo.
Para lograr un rendimiento óptimo, los operadores deben administrar la velocidad de flujo , la velocidad de entrada y la frecuencia de eliminación de lodo. El sistema de entrada debe distribuir agua uniformemente en todo el ancho del tanque. Esto evita el cortocircuito y garantiza un asentamiento uniforme en todas las placas.
El monitoreo de las condiciones de flujo y las prosises de los parámetros del tratamiento de agua, como el pH y la temperatura, también es importante. Los cambios repentinos pueden afectar el comportamiento de las partículas y conducir a un asentamiento pobre. La inspección regular de las placas y los vertederos ayuda a mantener una operación constante.
El tanque debe dimensionarse de acuerdo con la velocidad de flujo máximo y la carga de sólidos. Debe ser lo suficientemente grande como para manejar las variaciones en la entrada sin causar desbordamiento o omisión. Si es necesario, se pueden instalar varios tanques en paralelo o en serie para aumentar la capacidad.
